Mô tả

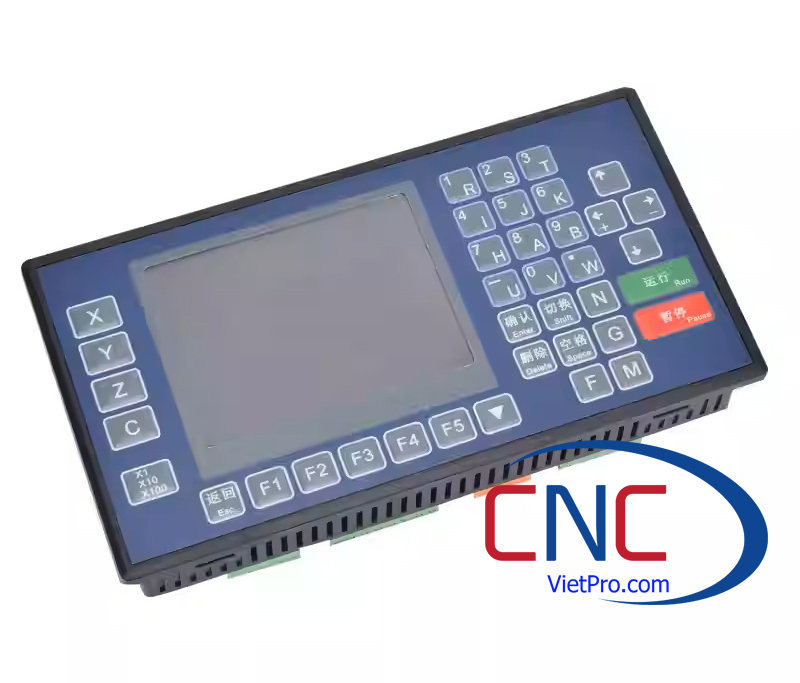

Bộ điều khiển CNC TC55H

Bộ điều khiển CNC TC55H được sử dụng sử lý các công việc đơn giản chạy mã gcode, thay thế cho các máy cnc cồng kềnh phức tạp

Số trục điều khiển	1-4 trục
Màn hình hiển thị	LCD màu 3,5 inch, pixel 320 * 240
Giai đoạn nội suy	2ms
Xung đầu ra nội suy tuyến tính trục đơn	400KHz
Xung đầu ra nội suy tròn	300KHz
Xung đầu ra nội suy tuyến tính 4 trục	350KHZ
Đầu ra trục chính tương tự	1 kênh trục chính tương tự 0-10v (VFD / Servo Drive)
Hệ thống	1μm 10μm 100μm

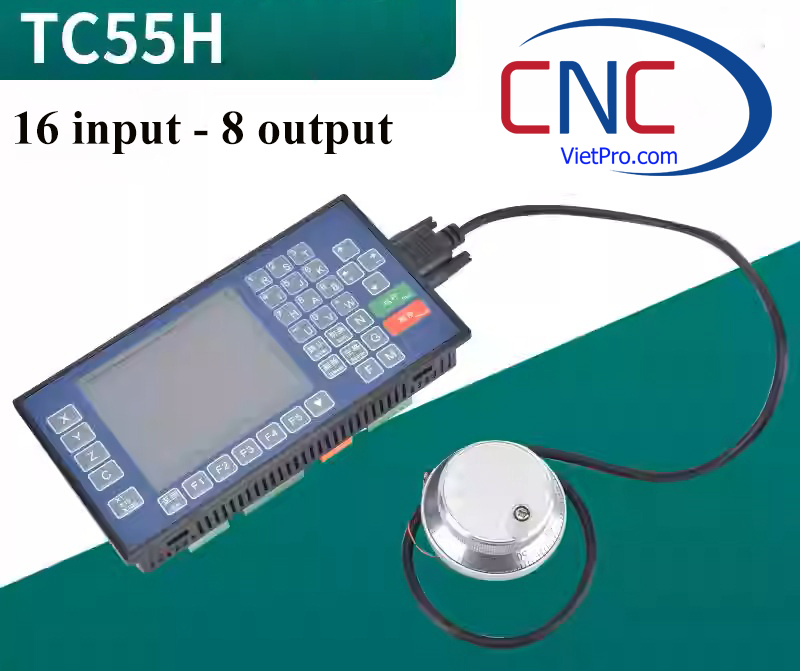

	Đầu vào 16 điểm / đầu ra 8 điểm

Tải tài liệu hướng dẫn sử dụng 2016 TC55H Manual

Thông số kỹ thuật
Đơn vị dữ liệu tối thiểu 0,001 mm
Kích thước dữ liệu tối đa ± 99999,999mm
Tốc độ tối đa: 9000mm / phút (xung là 0,001mm)
Tần số đầu ra xung tối đa 400KHz
Nội suy tuyến tính và nội suy tròn.
Bánh răng điện: tử số: 1-99999 mẫu số: 1-99999
USB: Nhập chương trình và hình ảnh khởi động

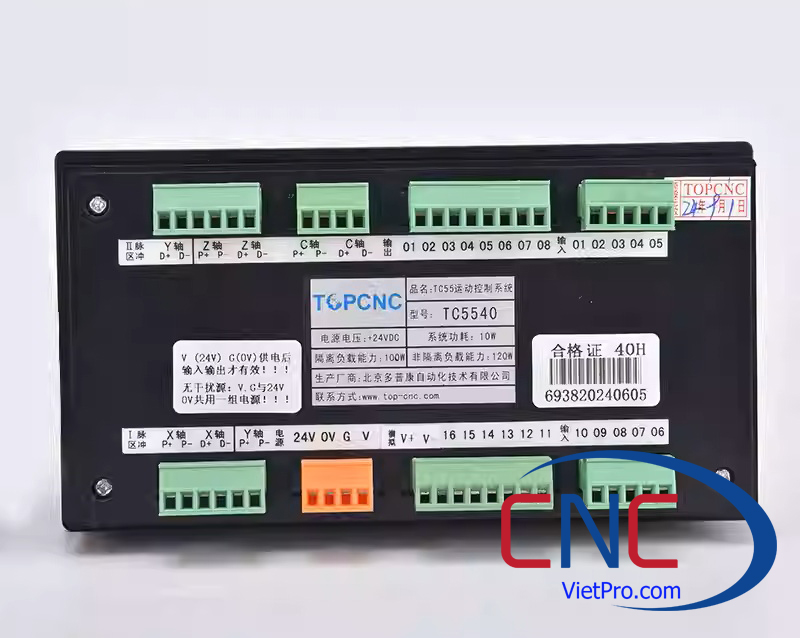

Cổng I / O cách ly
Dòng chương trình tối đa: 1000
Chương trình tối đa: 99
RAM: 128M
Chế độ bằng tay: động cơ quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ, khởi động, tạm dừng, cảnh báo và dừng
Sử dụng mã G và mã M

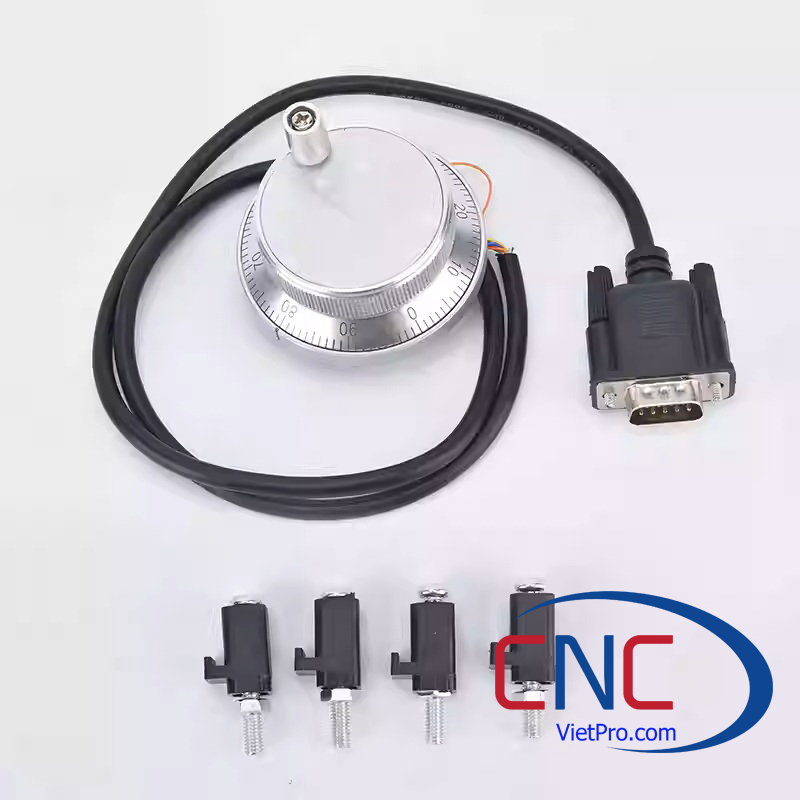

Màn hình màu LCD 3,5 inch MPG , pixel 320 * 240
Trục chính tương tự Đầu ra: một trục xoay tương tự 0-10v
Hỗ trợ cả động cơ servo và động cơ bước
Hỗ trợ hệ thống số liệu, vòng, chia, độ, inch, v.v.
Hỗ trợ cấp nguồn USB.
